二战后,苏联研制了ОЗМ(英文:OZM)系列跳雷(图左至右分别为ОЗМ-3,ОЗМ-4,ОЗМ-72,其中3、72安装有电起爆装置,4装的是绊发引信),秉承毛子武器 “简单粗暴有效”的设计理论,ОЗМ系列都很有特色。其中ОЗМ-3和ОЗМ-4结构异常简单,没有通常跳雷的抛射筒,而是直接将铸铁的弹体螺接在一个钢制的底座上,底座内装抛射药包,靠爆炸力冲破底板,让地雷整体上跳。更具特色的是,ОЗМ系列跳雷除了能使用拉发引信、压发引信或松发引信起爆外,还能使用电引爆。

ОЗМ-3跳雷

图中左边安装的是压发、绊发两用引信,中间是起爆雷管和延期药的安装孔,右边是电起爆的电线。

ОЗМ-3跳雷铸铁雷体,且雷体偏小,杀伤效果不理想。ОЗМ-3采用延期药柱来控制雷体爆炸时间,所以弹跳高度误差很大,最低只有0.40米,最高达到1.4米。

解剖模型

解剖模型,抛射药爆炸后冲破很薄的底板,让雷体整体上跳,同时点燃延期药柱,随后通过雷管引爆雷体。

剖面图

彩色剖面图

参数:

高度:130毫米

直径:76毫米

杀伤半径:9米(致死)

ОЗМ-4

ОЗМ-4是ОЗМ-3的改进型号,加大雷体增加杀伤力,而且用绳索拉发引爆战斗部,使跳雷起爆高度更加一致。

战场上的ОЗМ-4

参数:

高度:140毫米

直径:90毫米

雷体重量:5千克 爆炸高度:0.8米

剖面图,左侧是ОЗМ-3与ОЗМ-4的对比

起爆击针

这是个很巧妙的设计,安全状态时,挂钩与击针紧密连接成一体。当雷体上抛到最高点,牵引绳索依靠斜面挂钩拉动击针,在将击针拉出击针室之后,挂钩与击针脱离,依靠弹簧的弹力,击针反弹,打击火帽,从而引爆地雷。这种设计简单而可靠,比别的种类跳雷拉发引信(通常用定位钢珠作为击针的限位结构)更先进。

实战中的ОЗМ-4

A、B:绊弦固定、支撑桩

C:雷体

D:绊弦

E:卸下的密封螺栓

F:雷体弹射后的底座和拉绳

УИОЗМ-4

УИОЗМ-4是ОЗМ-4的训练雷,用橘红色来标识。

УИОЗМ-4

УИОЗМ-4

ОЗМ-72

ОЗМ-72是生产数量最多的苏联跳雷,也是ОЗМ系列中体积最大的。ОЗМ-3和ОЗМ-4都有个共同的缺点,就是没有设计预制破片(因为铸铁弹体便于生产,且成本低廉),铸铁弹体爆炸后产生的有效破片太少,无法覆盖更大的范围。于是苏联军工部门开发了新型的ОЗМ-72跳雷,该雷的结构回归到德国S-35型地雷的设计,使用了颗粒状的预制破片,将其有效杀伤半径扩大到30米。除各类常规引信外,也可用电起爆或者遥控起爆。

尽管ОЗМ-72又回到德国S跳雷的预制破片的老设计上来,但又有独特之处。传统的预制破片都需要用外壳来固定松散的小破片,而ОЗМ-72是采用塑料熔化后固定高温金属制成的预制破片。这样既保证了破片的完整性,又可以使雷体结构得到简化,另外,作为固结金属的塑料在爆炸后也可以成为杀伤破片,而且比金属破片杀伤后效更为强大,因为X光下塑料很难被发现。

这种破片套很有特色,两个排雷人员在展示刚刚被扫除的ОЗМ-72。仔细看,可以半透明的表面发现很多小的预制破片。

ОЗМ-72教学挂图

剖面图

图片上部是全备战雷的配置,包括:ОЗМ-72雷体(1),支撑绊弦的木桩(2),固定绊弦的角铁桩(3),沙色绿色双色绊弦(4),多用引信(7),雷管(6),绊弦与引信的连接环(5),携带雷体使用的挂绳(28)。

训练雷У-ОЗМ-72展示,可以看到全备战雷的附属配件。

可以看到中部雷管室已经打开,雷管已经拉出一半。

彩色剖面图

与ОЗМ-3进行对比

雷体埋设过程

因为是跳雷,埋设时要注意雷体的正直向上,回填土时也不要把雷体顶部盖住,否则会增大雷体上跳阻力,影响雷体弹跳高度,增加瞎火率。

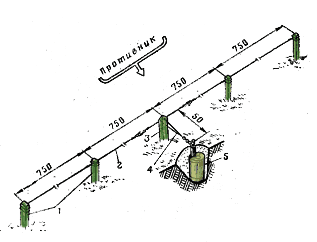

绊弦布设说明

绊弦布设说明

绊弦布设说明

这样布设方式可以增加ОЗМ-72的威胁区域,增加武器的使用效率。

已经被排除的ОЗМ-72

ОЗМ-72在世界范围的流传很广,而且数量很大,热点地区基本都有她的影子。

这是用电雷管引爆ОЗМ-72的情景,可以看出工兵对她真的是特别关照,从侧面也可以看出她的威力。

这是毛子在引爆ОЗМ-72的现场,没有文字说明是何年何地,估计是车臣地区。因为有与ОЗМ-72配套的制式电雷管,所以在销毁这种地雷时相对方便一些。与上图对比,可以看出毛子工兵的作风真是很粗犷。

这是一张有ОЗМ-72出现的最让我心痛的照片。背景是2004年9月1日北奥塞梯人质事件。恐怖分子把人质集中到体育馆内后,在篮球架上安置了电发火的ОЗМ-72。不幸的是,这枚ОЗМ-72在人质解救过程中被恐怖分子引爆,造成了严重伤亡。右图是事件处置后,俄罗斯特种部队拍摄的照片,白圈内是弹片击中墙壁后留下的痕迹。

У-ОЗМ-72训练雷

雷体的标识由黑色字换成了醒目的白色,同时在下面加了一条白色色带用于区别。

整箱的У-ОЗМ-72,右侧是配件。

一套У-ОЗМ-72训练雷的配置:压发拉发两用引信,演习用引爆雷管,两捆绊弦,5根钢桩。

打开引信保护帽,准备安装两用引信。

安装好两用引信,绊弦连接到引信拉环上。

拧开雷体中部的拉环,露出雷体中央的雷管室,安装引爆雷管。

地雷已经可以埋设了。

绊弦也是很有讲究,是高强度钢丝拧成的,头部还有挂钩。

У-ОЗМ-72与德国S.35跳雷进行对比。

将内雷体拉出外壳,密集物体恐惧症的各位退散啊。

内雷体与外壳有细钢缆连接,这根钢缆也是引爆内雷体的拉索,同时它也可以控制ОЗМ-72的弹跳高度。

左侧是底部朝上的内雷体,右侧是雷壳。

钢缆与外壳的连接。

怎么看怎么觉得可怕的预制破片套。

想象一下,这些圆柱形的小钢块以几倍音速打进你的肉体~~~~而且一瞬间就是很多很多,任你是斯瓦辛格也得变成破抹布。

细看内雷体底部。

打开拉发引信的固定环。

打开底板,可以看到ОЗМ-72内部还是很简单的。

卸下中央雷管室之后。

预制破片套分为内外两层,邪恶的毛子啊~~~~

单独看一下破片套。

结构就是这样简单,真搞不明白当年德国人鼓捣S.35时非弄那样复杂到底图个啥。

卸掉全部外部结构后,再看雷体顶部,大家就可以更直观理解上抛引信和中央起爆雷管室的关系。

底部

侧面

中央雷管室

引信室

取出拉钩、击针、弹簧

训练雷管和塑料材质的模拟扩爆药

内部的配重,由金属连接件和塑料粒组成

Ebay上出售的У-ОЗМ-72,售价49.99欧元。

中央引爆雷管室的位置直接安装了一个三叉压力引信,如果是实弹的话被压发,ОЗМ-72不会上跳而是直接爆炸,跟普通压发地雷相同,但作战效果很低,这就是浪费啊!
